SpiroCombi Magnet – Kolmitehoinen erotustekniikka suljetuille järjestelmille

SpiroCombi Magnet edustaa virtausteknisen suodatuksen huippua. Se on suljettuihin lämmitys- ja jäähdytyskiertoihin suunniteltu täysautomaattinen yhdistelmälaite, joka poistaa kiertonesteestä mikrokuplat, kiintoainelian sekä magneettisen magnetiitin yhden ja saman laiterungon sisällä.

Nykyaikaiset, energiatehokkaat LVI-järjestelmät ja niiden elektronisesti säätyvät kiertovesipumput (ns. märkämoottoripumput) vaativat optimaalisen puhtaan kiertonesteen toimiakseen suunnitellusti. SpiroCombi Magnet takaa häiriöttömän toiminnan ja maksimoi järjestelmän energiatehokkuuden vähentämällä virtausvastusta ja parantamalla lämmönsiirtoa.



Kolmivaiheinen toimintaperiaate (3-in-1)

Laitteen ylivoimainen suorituskyky perustuu virtausnopeuden hallittuun hidastamiseen ja patentoituun Spirotube-rakenteeseen yhdistettynä voimakkaaseen neodyymimagneettiin:

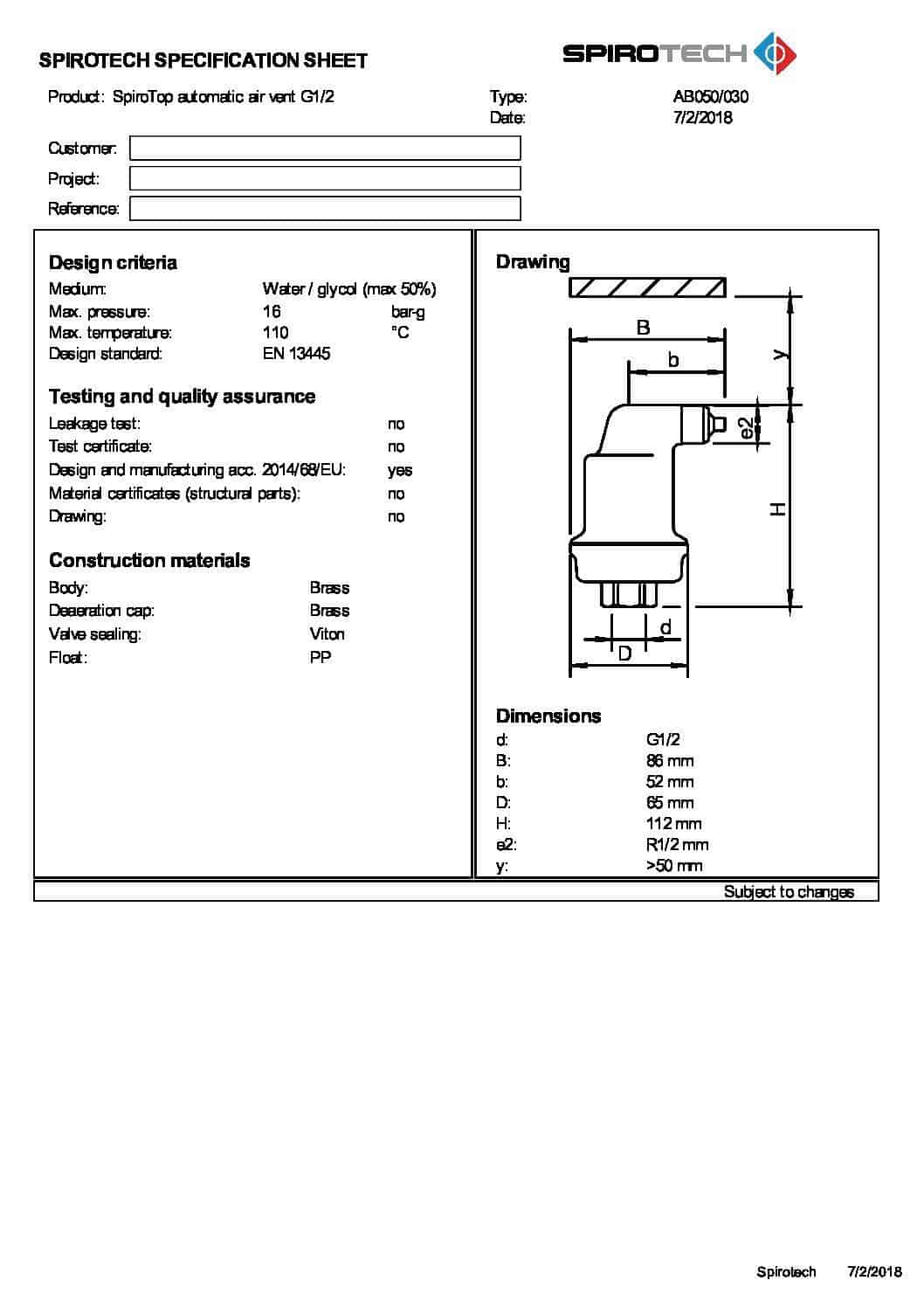

1. Mikrokuplien erotus (kaasut): Kun nestevirta kohtaa Spirotuben sydämen, virtausnopeus laskee ja nesteeseen sitoutuneet mikrokuplat vapautuvat. Kuplat nousevat fysiikan lakien mukaan laitteen yläosaan, josta vuotovapaa ja ilman imeytymisen estävä automaattinen ilmanpoistin päästää ne ulos järjestelmästä.
2. Ei-magneettisen lian erotus (kiintoaineet): Järjestelmässä kiertävät raskaammat likapartikkelit (kuten hiekka, hitsauskuona ja tiivistejäämät) törmäävät Spirotube-rakenteeseen, menettävät liike-energiansa ja painuvat painovoiman ansiosta laitteen pohjalla olevaan laajaan keräyssäiliöön.
3. Aktiivinen magneettierotus (magnetiitti): Järjestelmänesteen ulkopuolelle sijoitettu, tehostettu magneettikenttä vetää puoleensa kaikkein pienimmätkin metalli- ja mustarautaoksidihiukkaset (magnetiitti). Nämä hienojakoiset hiukkaset läpäisevät herkästi perinteiset sihdit, mutta SpiroCombi Magnet vangitsee ne tehokkaasti (erottelukyky 5 μm = 0,005 mm) ennen kuin ne pääsevät kuluttamaan kiertovesipumppuja tai tukkimaan lämmönvaihtimia.

Keskeiset tekniset edut ja ominaisuudet

• Jatkuva toiminta ilman tukkeutumisvaaraa: Toisin kuin perinteiset suodattimet (mutasihdit), Spirotube ei tukkeudu. Laitteen aiheuttama painehäviö pysyy minimaalisena ja vakiona riippumatta siitä, kuinka paljon likaa säiliöön on kertynyt.
• Huuhtelu lennosta järjestelmää pysäyttämättä: Kerääntynyt lika ja magnetiitti huuhdellaan ulos avaamalla pohjassa oleva tyhjennysventtiili. Puhdistuksen ajaksi magneetti vedetään sivuun/ulos, jolloin vangittu magnetiitti irtoaa välittömästi ja huuhtoutuu paineen avulla ulos sekunneissa.
• Kompakti asennus ja kustannussäästö: Koska ilmanpoisto, lianerotus ja magneettisuodatus tapahtuvat yhdessä yksikössä, säästetään merkittävästi asennustilaa, liitostöitä ja materiaalikustannuksia.

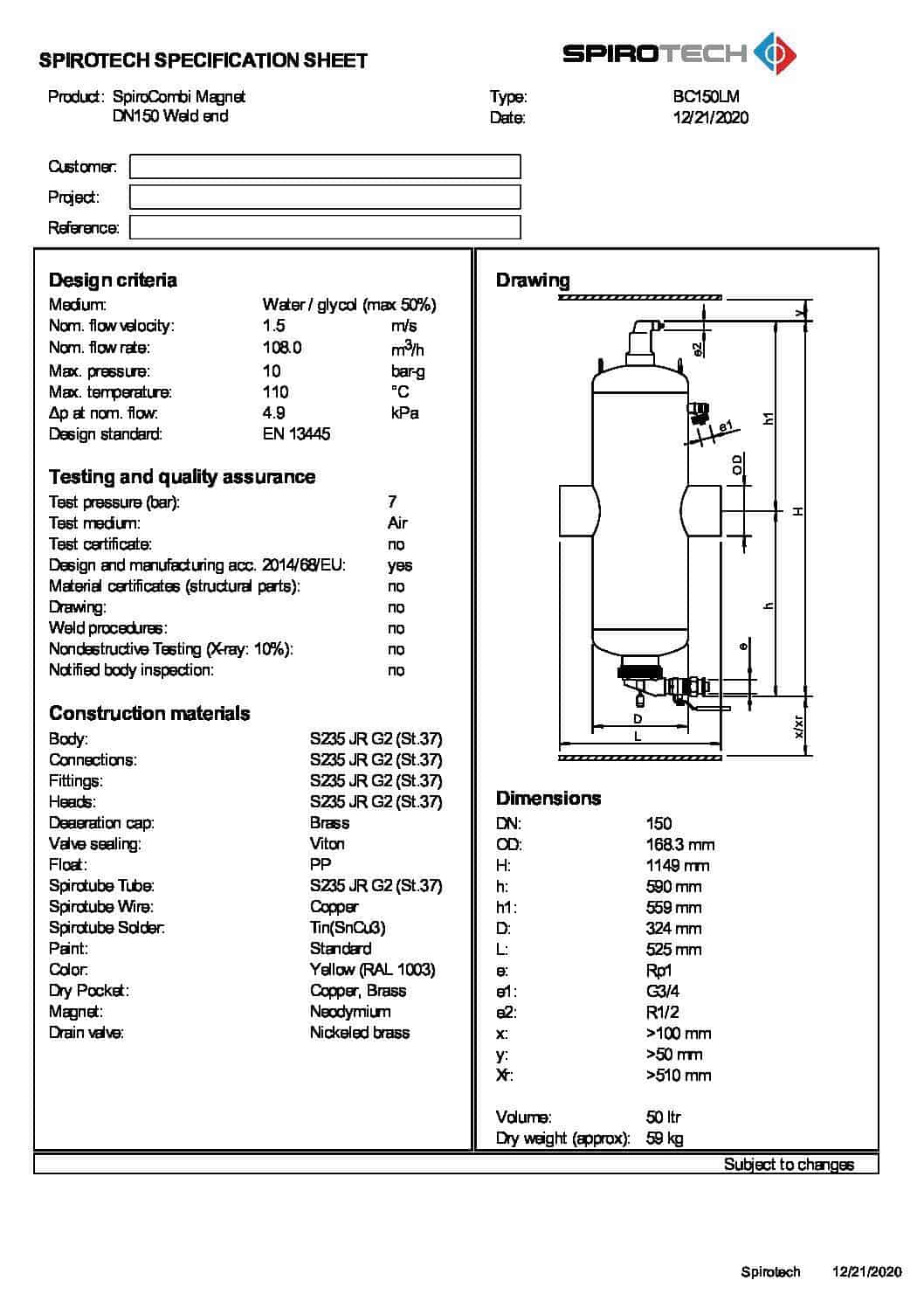

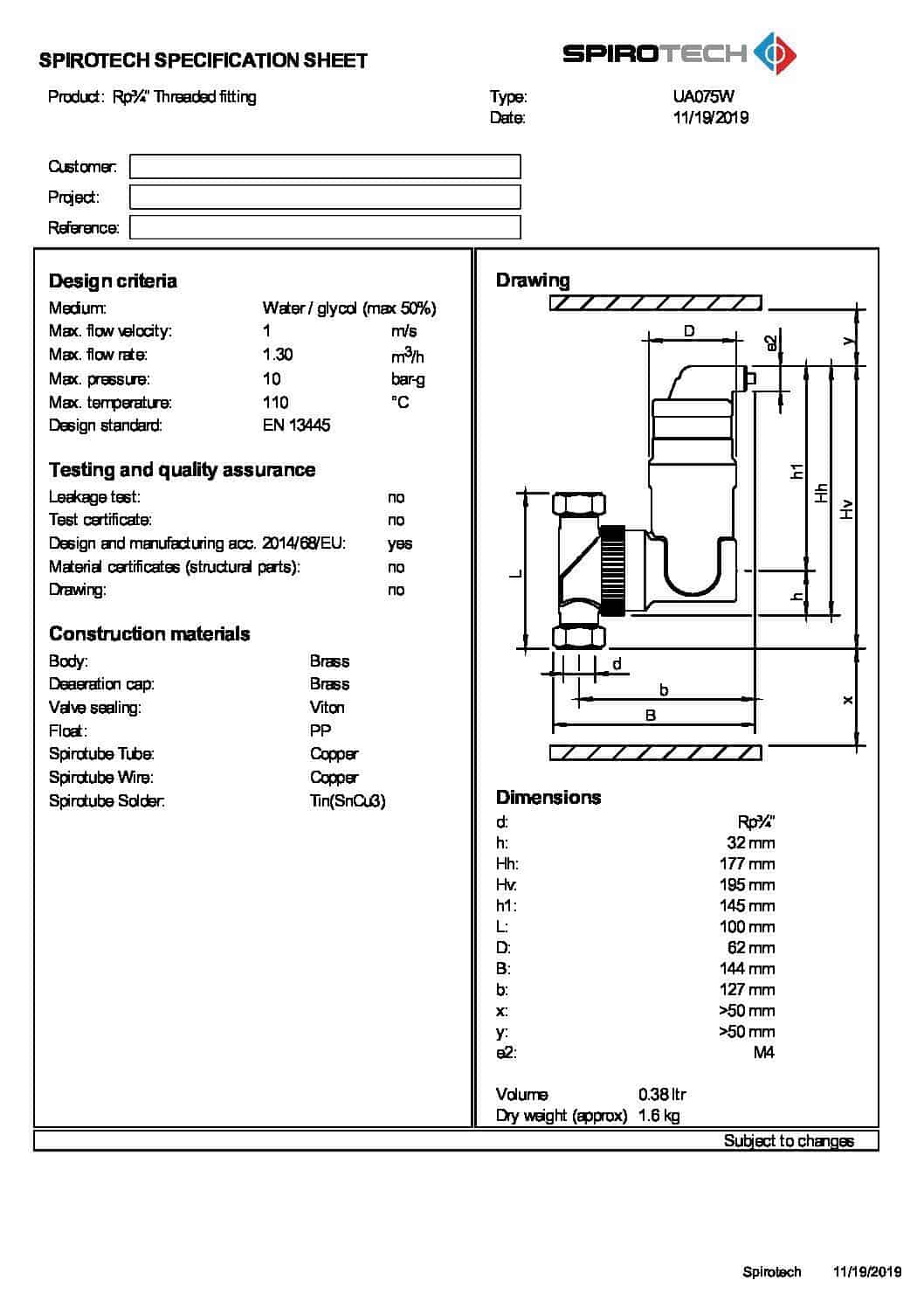

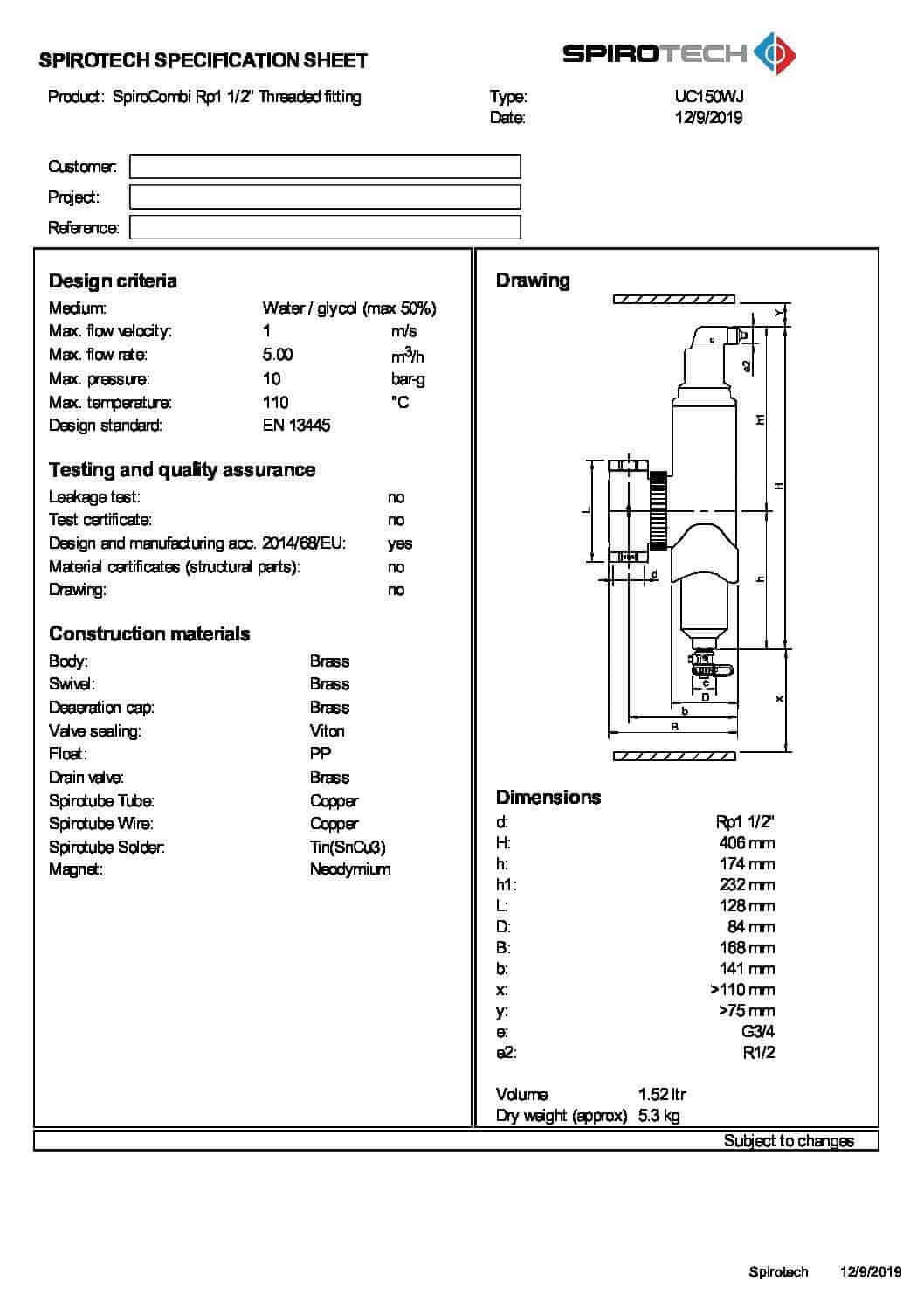

Tekniset spesifikaatiot ja materiaalivaihtoehdot

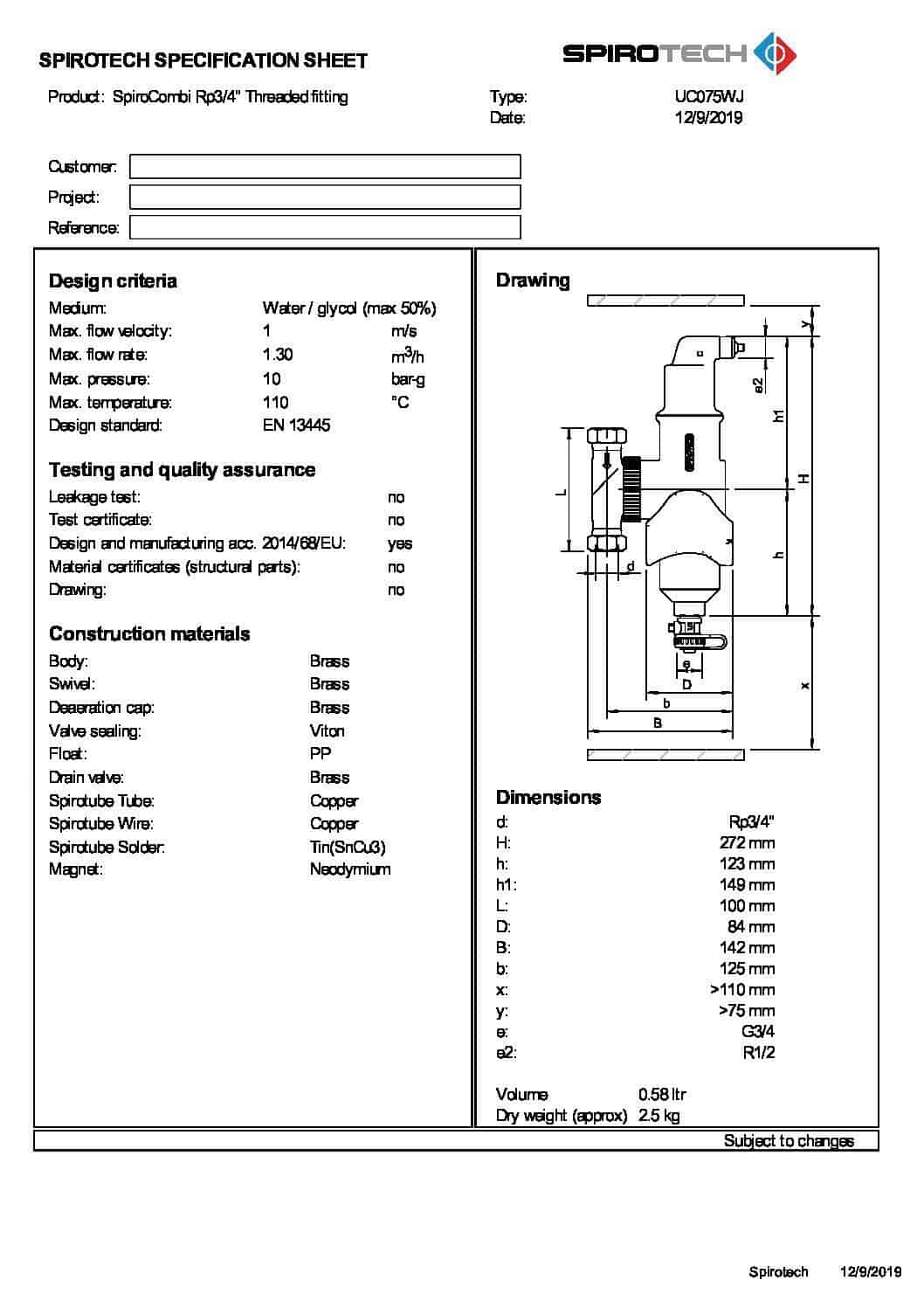

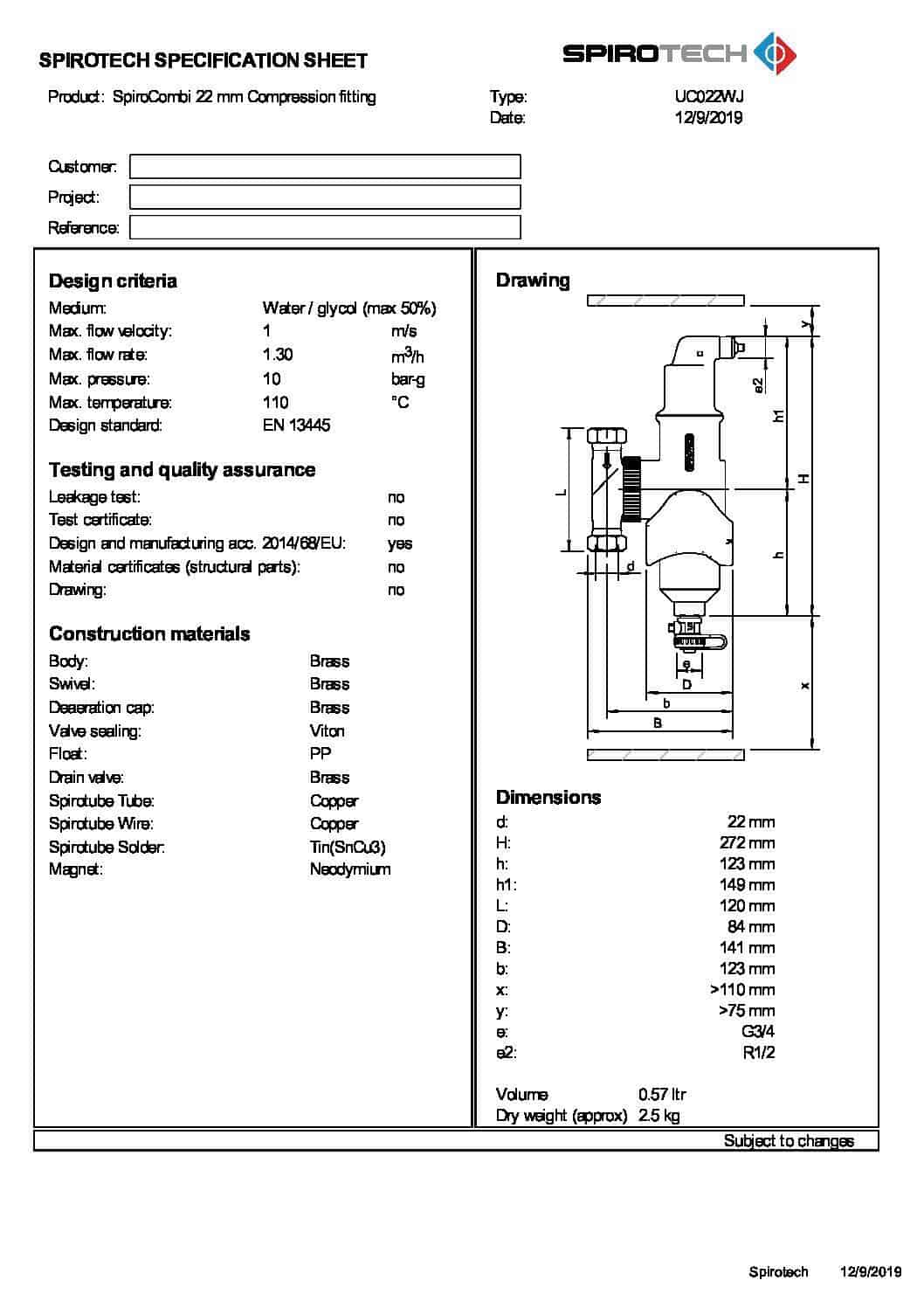

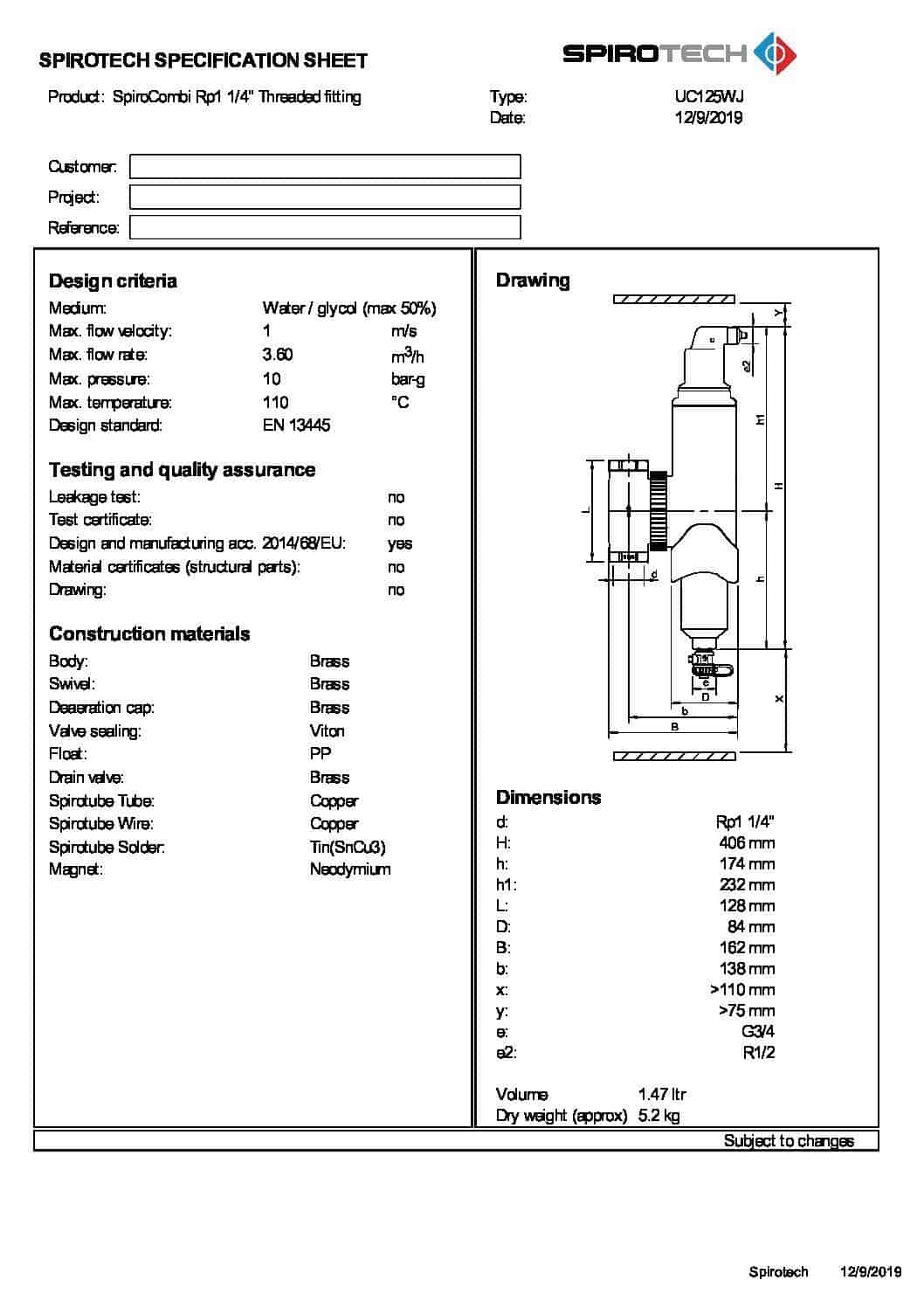

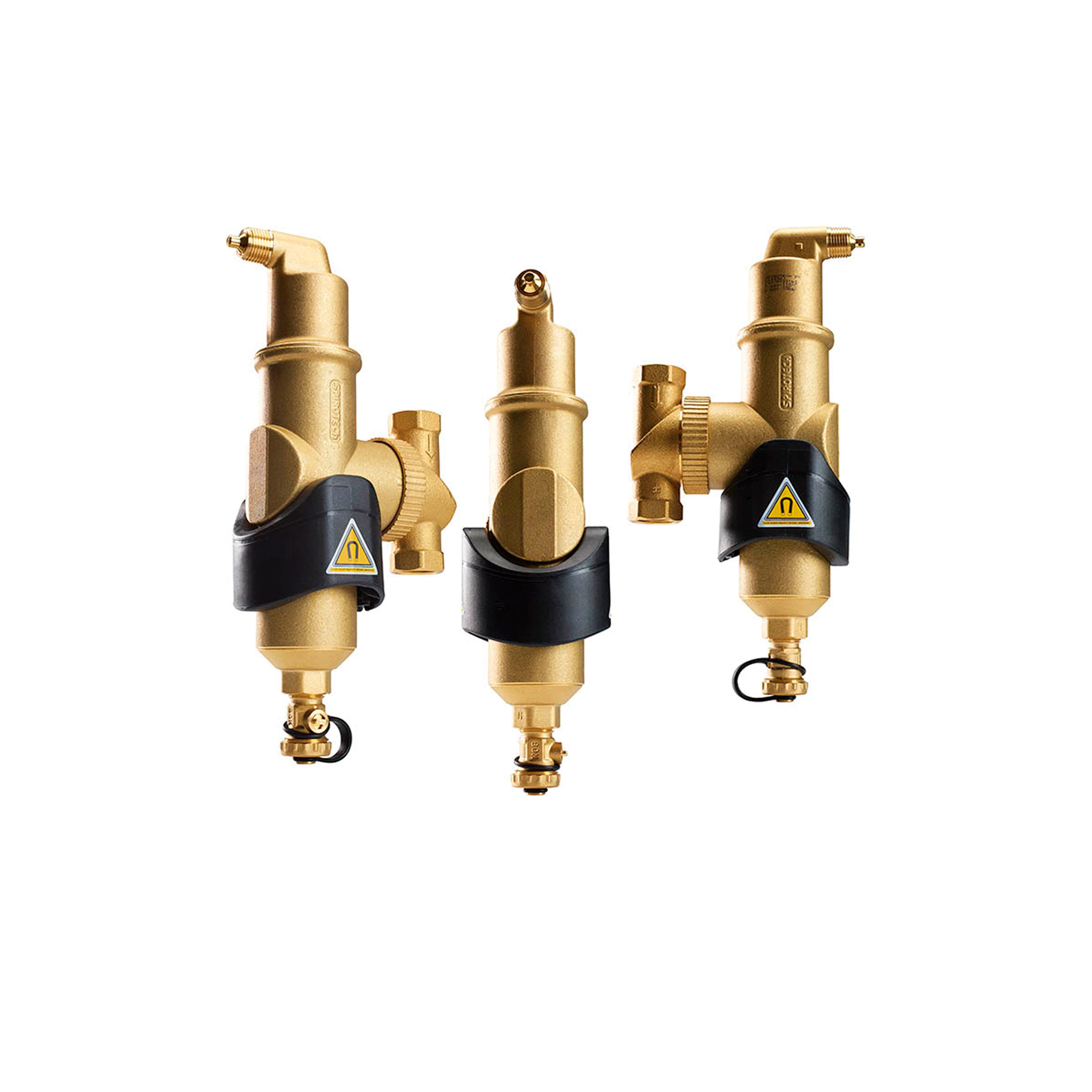

• Pienet kokoluokat (22 mm, 28 mm, ¾”-2”): Runko messinkiä. Saatavana Universal-liitännällä, mikä mahdollistaa asennuksen sekä pysty-, että vaakaputkeen.

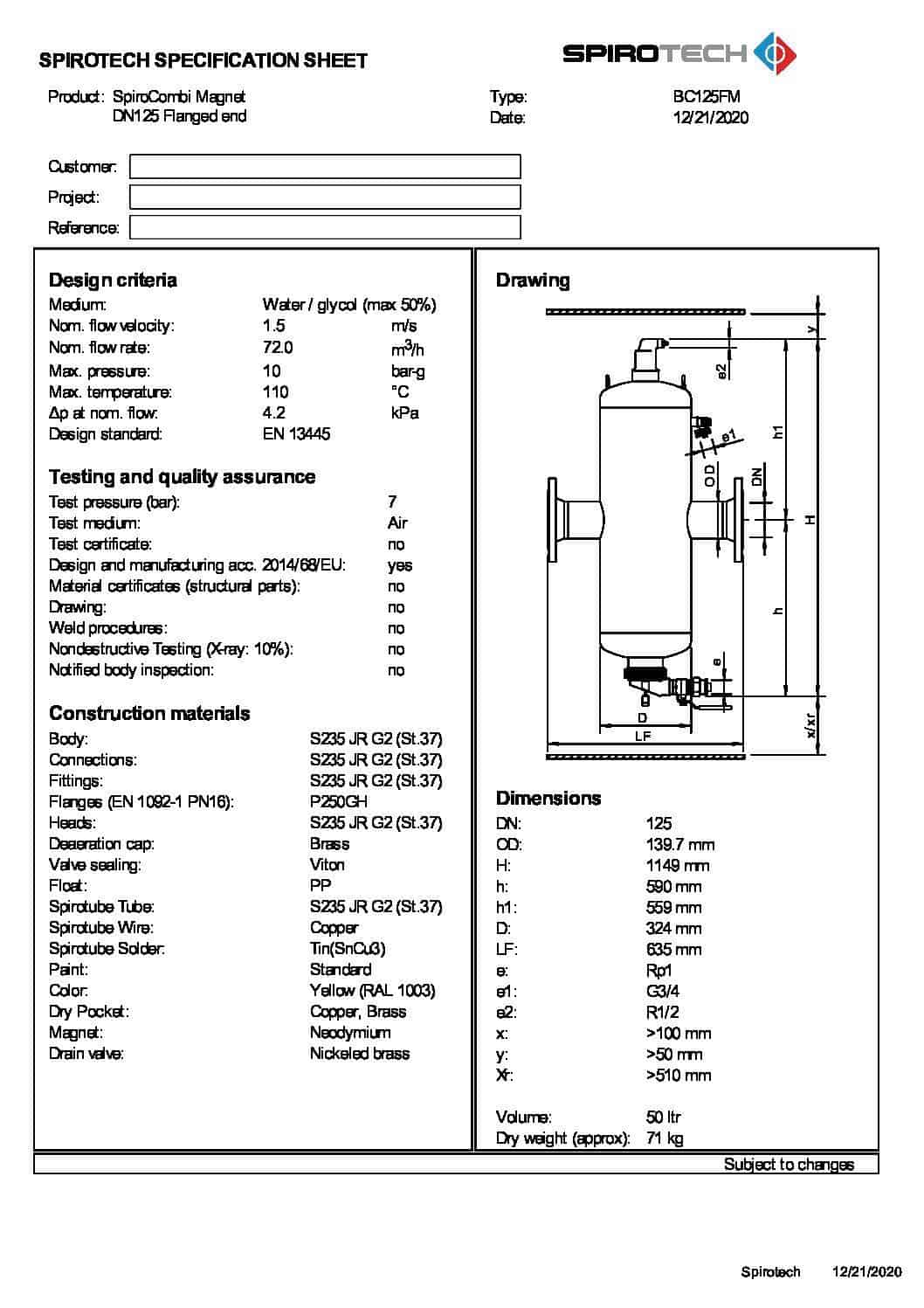

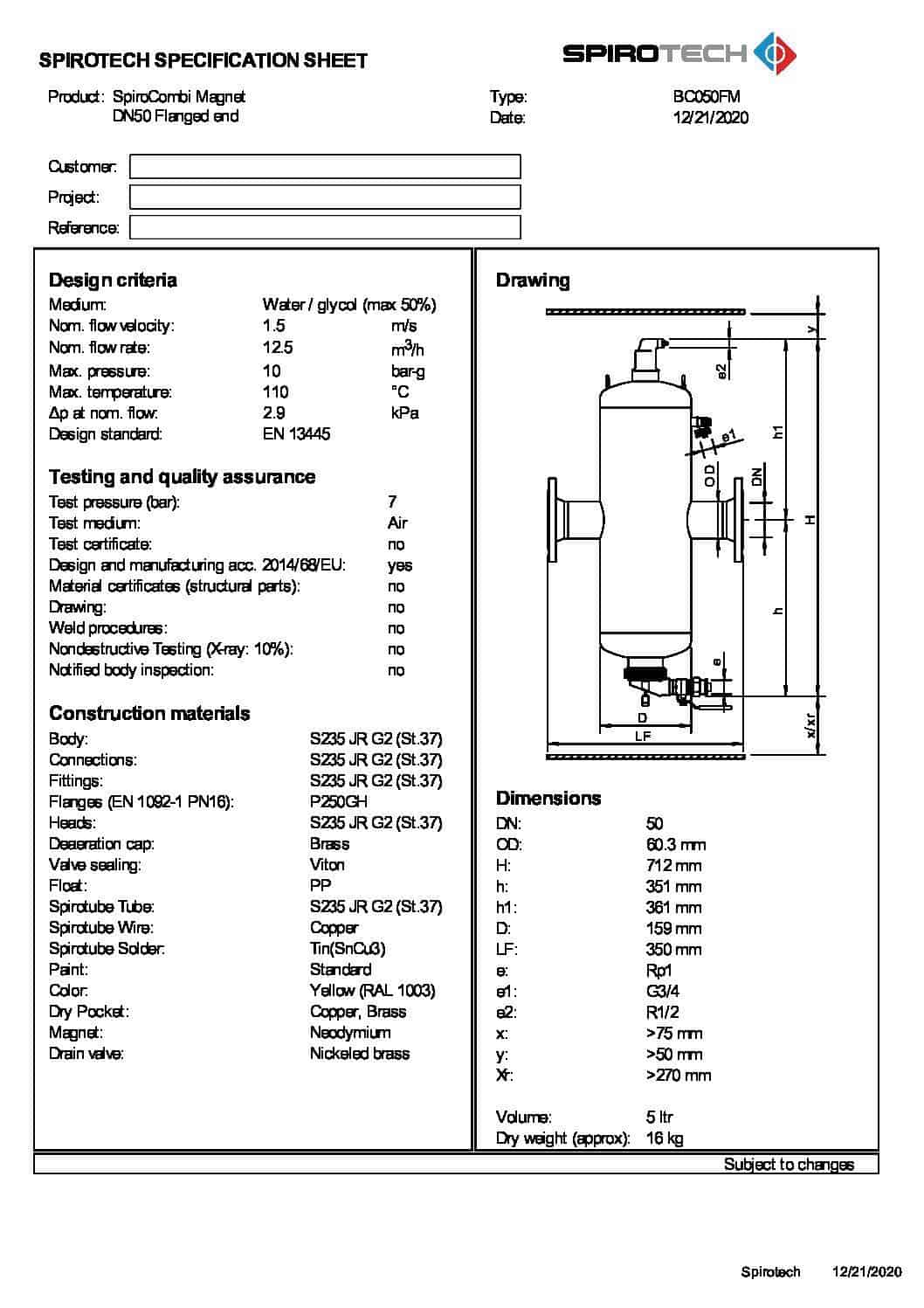

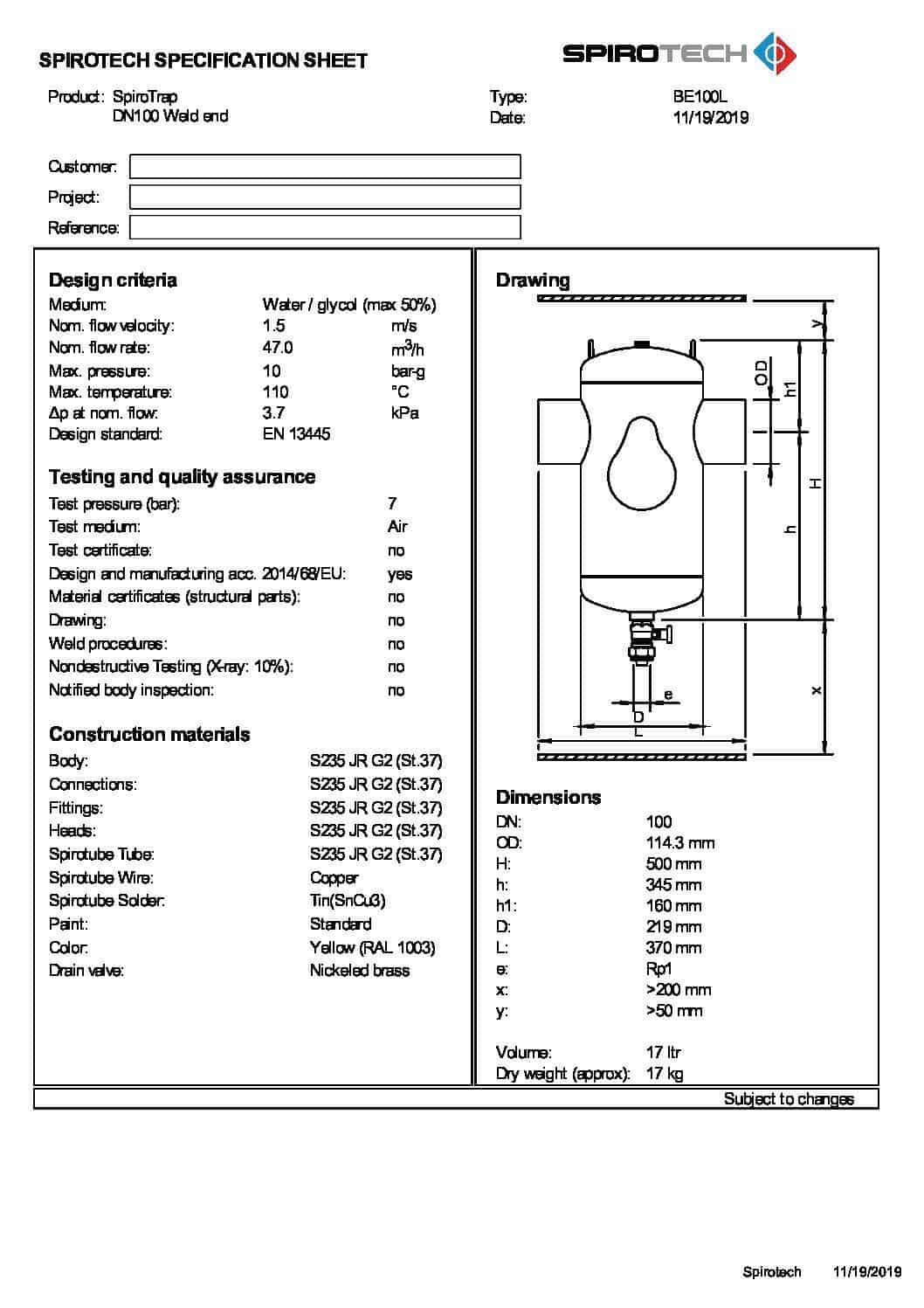

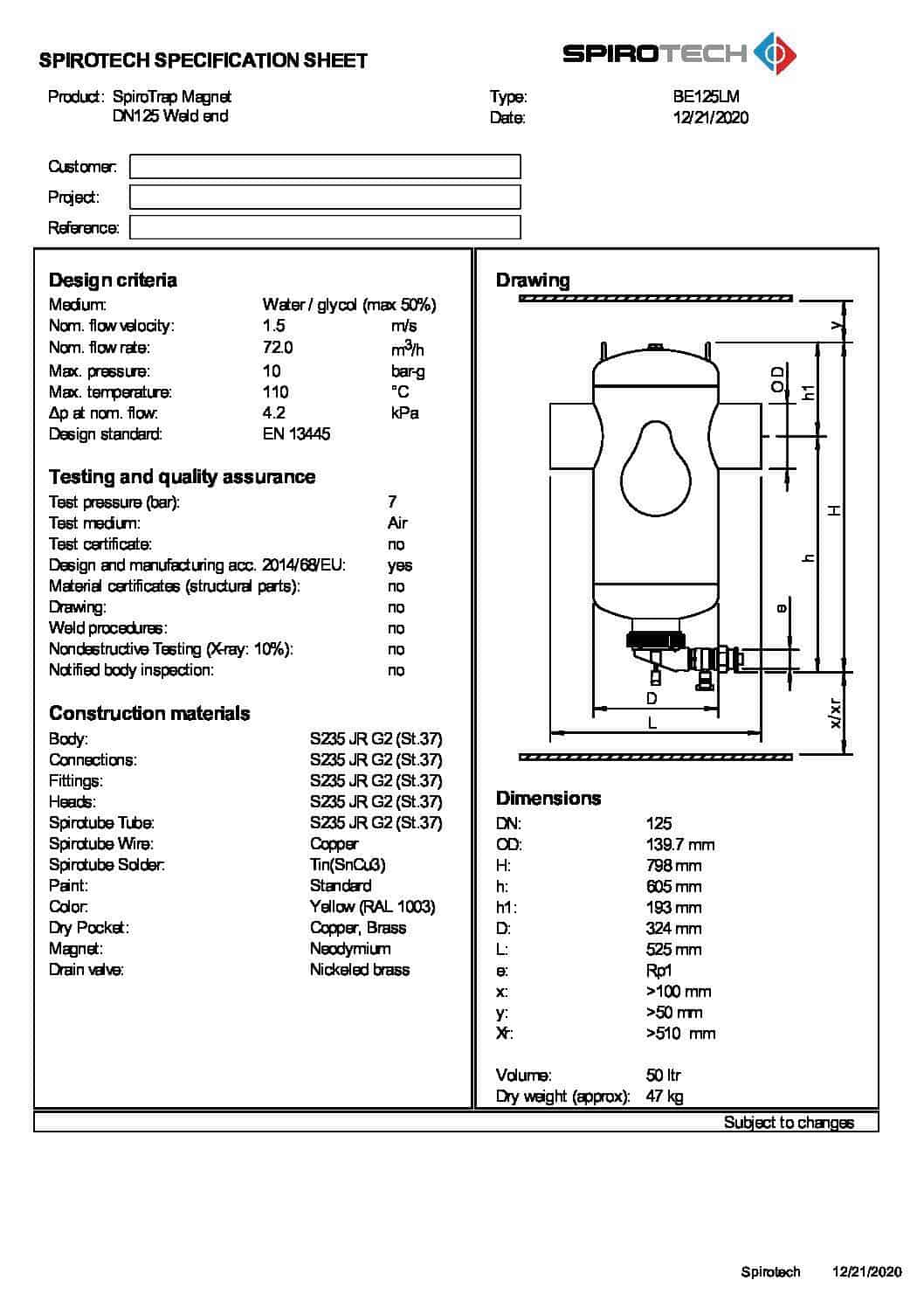

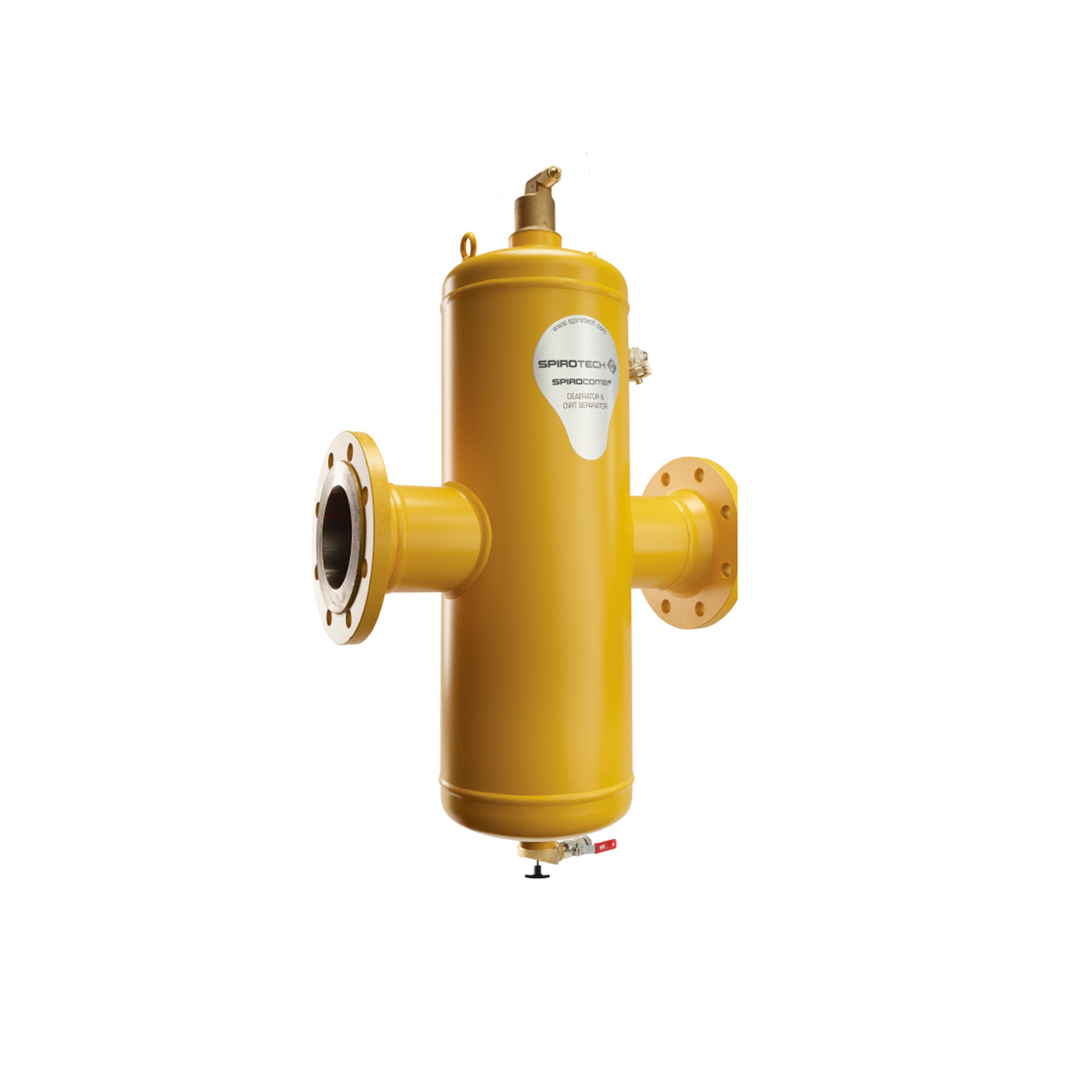

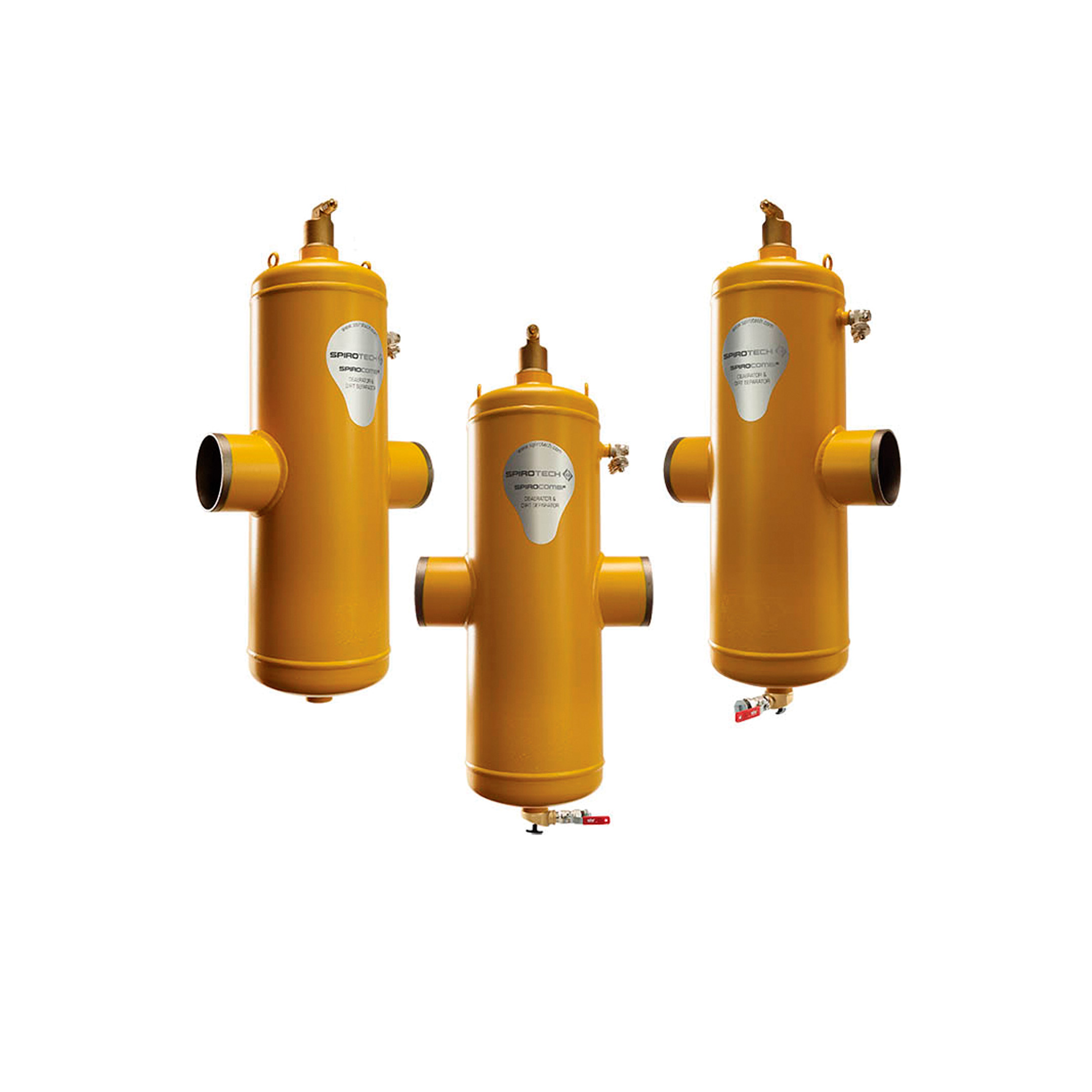

• Suuret kokoluokat (DN 50 – DN 300): Runko hitsattua terästä. Liitännät joko hitsattavilla päillä tai laipoilla (laippaporaus PN16). Saatavilla tilauksesta avattava malli, joka mahdollistaa sisäosien tarkastuksen ja puhdistuksen.
• Käyttöpaine ja lämpötila: Vakiorakenteet max. 10 bar / 110 °C. Tilauksesta saatavilla AISI316-materiaalilla sekä korkeamman paineluokan ja korkeamman lämpötilan erikoismalleja teollisuuden ja aluelämmön tarpeisiin.



Suunnitteluohje: Parhaan hyötysuhteen saavuttamiseksi SpiroCombi Magnet asennetaan järjestelmän päävirtaukseen paikkaan, jossa nesteen lämpötila on korkein (lämmitysjärjestelmissä menovirtaukseen, jäähdytysjärjestelmissä paluuvirtaukseen).
